Kategorie: Import und Export

Pixelgrafik in Vektorgrafik in Visio konvertieren

Lieber Rene,
ich hoffe es geht Dir gut. Ich habe eine (für Dich bestimmt) einfache Frage:
Wie kann ich die Grafik im Anhang in ein Visio Shape umwandeln? Ich weiß, ein Shape ist es schon, sobald ich es in Visio eingefügt habe. Ich möchte die Figur aber einfärben oder schraffieren können, das geht aktuell nicht.

Steht dazu etwas in Deinem Handbuch „Visio 2013 / 2016 anpassen – Das Handbuch für Entwickler“ drin?

Danke, Gunnar
####
Hallo Gunnar,
die Frage ist schnell beantwortet: geht nicht in Visio!
Ich mache für solche Zwecke mein CorelDraw auf – dort gibt es eine Trace-Funktion, die Bitmaps in Vektoren verwandelt:
Allerdings:
wenn ich dann das Corel-Objekt nach Visio kopiere passiere merkwürdige Dinge:

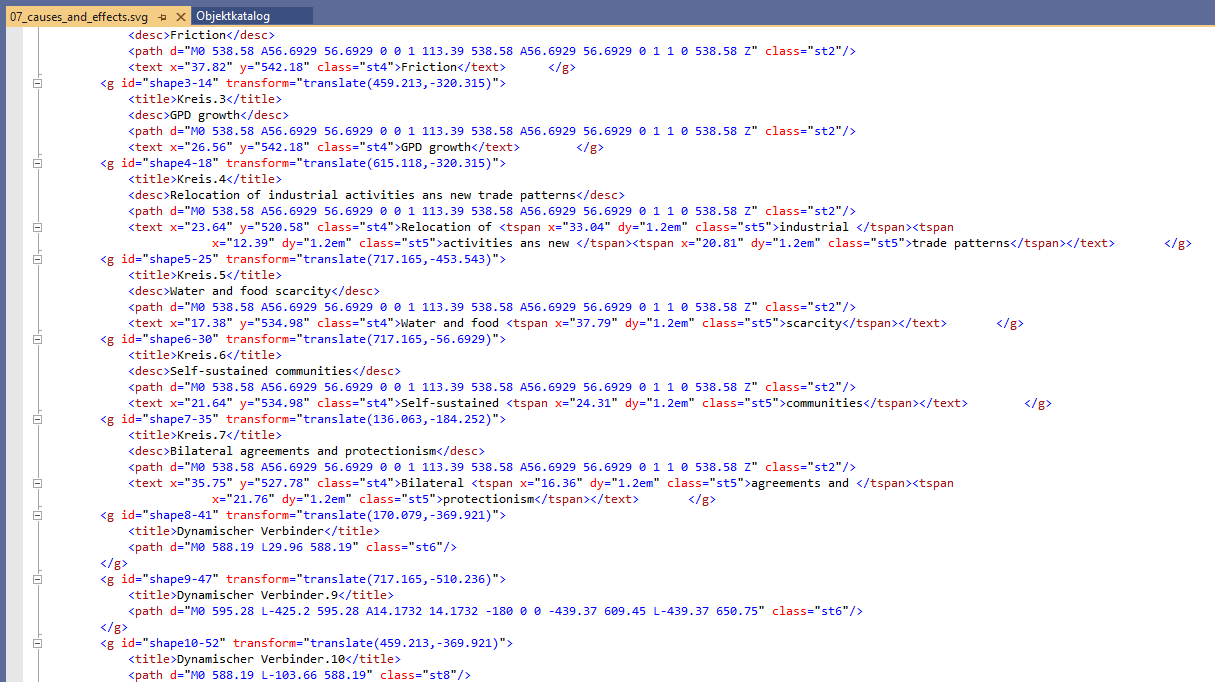

Mehr Erfolg hat man, wenn man die CorelDraw-Zeichnung als SVG speichert und in Visio öffnet:
Tipp: ich würde sie (in Visio) nachbauen oder aus den Piktogrammen holen (hast du Microsoft 365?) – der Aufwand lohnt nicht!
Liebe Grüße
Rene
PS: ich hatte vor Kurzem das Problem mit Schriften: Shape wird größer gezogen; sehr viele Texte – sie sollten mitskalieren. Ich wollte nicht im Shapesheet für jeden Text einen Bezug zur Shapegröße herstellen – also habe ich CorelDraw die Schriften in Vektoren umgewandelt. DAS ging sehr gut!
####
super – vielen Dank!
Ich habe kein Office 365. Da hätte ich dann Zugriff auf eine große Datenbank mit Piktogrammen?
schau mal unter „Falls Sie nicht über die aktuellste PowerPoint-Version verfügen“
in:
https://www.npridik.de/icons-praesentationen-schaubilder-powerpoint/
Liebe Grüße
Rene
Tolle Hinweise – schau ich mir genauer an. Der Tip mit dem 36 EUR Jahresabo von Noun Projects hört sich auch interessant an.
Danke, Gunnar


Bilder nicht komprimieren

Ein Bild. Ein sehr großes und scharfes Bild. Eine Architekturzeichnung:

Ich füge es in eine Excel-Arbeitsmappe, speichere sie, öffne sie und sehe:

Unscharf!

Okay – Excel stellt die Option „Bilder in Datei nicht komprimieren“ zur Verfügung. Hätte ich auswählen sollen:

Allerdings: in Visio? Was mache ich in Visio, wo eigentlich Bilder hingehören und herkommen? Dort suche eine solche Einstellung vergebens. Dort wird ab einer bestimmten Dateigröße komprimiert:

Okay – zugegeben – dort kann man die VDSX-Datei als ZIP umbenennen, extrahieren und dann im Ordner „media“ das verkleinerte Bild durch das Original ersetzen:

Danke an Tanja Kuhn für den Hinweis!

CAD – hin und zurück?

In der letzten Visio-Schulung kam die Frage, ob man CAD-Dateien in Visio öffnen, konvertieren, weiter bearbeiten und dann wieder als DWG/DXF speichern und weiter geben kann.
Meine Antwort: Im Prinzip ja; allerdings wird man einige Verluste habe und mit größeren Schwierigkeiten rechnen müssen …

DWG nach Visio konvertieren

Die Aufgabe lautet: Konvertieren Sie die vier DWG-Zeichnungen in Visio und speichern Sie die Shapes, die Switches repräsentieren in einer Schablone.
Schritt 1: DWG importiert und konvertiert. Abgespeichert.
Nein, nein, nein: nur die Vorderseite
Schritt 2: Die Vorderseite herauslösen und speichern. Zuerst eines.
ja ist okay – weiter so
Schritt 3: Alle vier Shapes in einer Schablone speichern
Nein, nein – die sind viel zu komplex
Schritt 4: Linien zusammenfassen, nachbauen, durch Rechtecke ersetzen – die Dateigröße wird verringert.
Nein, nein, nein: die sind viel zu komplex.
Schritt 5: Also erneut nachbauen
Nein, nein, nein: die Verbindungspunkte sitzen falsch. Okay – ich habe nicht aufgepasst. Verbindungspunkte neu platzieren.
Ja – jetzt passt es! Vier Wochen nach Beginn des Konvertierens. Hurra!

von DWG nach Visio

Die Aufgabe lautet: Konvertieren Sie die DWG-Zeichnungen in Visio-Shapes. Schon nach dem Importieren fällt auf, dass die Zeichnung in AutoCAD mit Linien angelegt wurde – das macht ein Einfärben unmöglich. Also noch einmal mit Rechtecken umbauen …

DWG-Import

Der DWG-Import in Visio muss unbedingt überarbeitet werden:
Abstürze, unmögliche Importe, „zerschossene“ Zeichnungen und ähnliche Probleme machen den Umgang sehr, sehr mühsam …
Ich habe die indischen Programmierer angeschrieben …

CAD-Import

Oh, der CAD-Import von Visio. Ich habe schon oft geklagt und werde wohl weiterhin klagen … Ich bin nicht glücklich, was Visio mit DWG und DXF-Dateien macht …

Shapes konvertieren

Ein Konvertierprojekt – Teil XI
Kaum bastelt man drei Monate an den Visio-Shapes rum – schon sind sie fertig …
Im Ernst: es war schon ein Stück Arbeit die Zeichnungen, die in CorelDraw angefertigt wurden nach Visio zu konvertieren. Einfach nur Copy & Paste ist nicht.
Aber mit etwas Fleiß, Ausprobieren, Tüfteln, Dinge verwerfen und Kundenwünsche umsetzen war dann das Projekt fertig …

Shapes konvertieren

Ein Konvertierprojekt – Teil XI
Und schließlich wollte der Auftraggeber noch, das das Logo nicht gelöscht werden kann. Okay- einen 100%igen Schutz gibt es nicht. Aber man kann ihn gut verstecken: Das Logo wird markiert und im ShapeSheet in der Gruppe „Protection“ in der Zelle LockDelete die Formel
=GUARD(1)
eingetragen.
Dieser Schutz kann nur im ShapeSheet entfernt werden.
Und: natürlich liegt auf der Gruppe die Verhaltenseinstellung: „Auswahl: nur Gruppe“.

Shapes konvertieren

Ein Konvertierprojekt – Teil X
Nachdem die neun Switches konvertiert waren, fiel dem Kunde ein, dass noch weitere fünf „senkrechte“ Switches zu konvertieren wären. Aber mit dem Wissen und der Erfahrung der vorhergehenden Shapes stellte DAS keine Schwierigkeit mehr da.
Übrigens: die Hilfslinie habe ich rot eingefärbt, damit ich sie besser erkennen kann. Einige Mal habe ich sie auch in den Vordergrund gelegt. So kann man in Visio gut arbeiten.
