Verbinder mit Text und Texthintergrund

Manchmal stört der weiße Hintergrund bei Texten von Verbindern. Beispielsweise, wenn man die Texte ein wenig zur Seite verschiebt, so dass der Texthintergrund noch immer die Linie überdeckt. Oder wenn man einen farbigen Hintergrund hinter das Diagramm legt.


Abhilfe schafft die Textformatierung: In der Registerkarte „Textblock“ befindet sich die Option „Texthintergrund: ohne“.



Tastenkombinationen für Werkzeuge

Die Werkzeuge in Visio können über Tastenkombinationen erreicht werden. Die wichtigste ist sicherlich [Strg] + [1] für das Zeigertool (weißer Mauszeiger; Standardzeiger). Daneben: Text ([Strg] + [2]), Verbinder ([Strg] + [3]), Bleistift ([Strg] + [4]), Freihandform ([Strg] + [5]), Linie ([Strg] + [6]), Bogen ([Strg] + [7]), Rechteck ([Strg] + [8]), Ellipse ([Strg] + [9]), Textblock ([Umschalt] + [Strg] + [4]) und Verbindungspunkt ([Umschalt] + [Strg] + [1]).

Verbinder verbinden

Hallo!
Sofern ich es richtig verstehe, wird der Text des Verbinders nicht in die -synchronisierten Kopien- übermittelt – Ich würde mit dem -Verbinder-Text- gerne Abteilungen in einem Organigramm benennen, jedoch würde es wenig Sinn haben, wenn diese nicht auf andere Zeichenblätter übertragen werden. Gibt es einen Trick?
ich wüsste keinen Trick. Wenn es sich nur um einen Text (oder um einige wenige Texte) handelt, kann man natürlich im ShapeSheet einen Verweis einfügen:
=SHAPETEXT(Pages[Page-1]!Dynamic connector.32!TheText)

Punkte auf dem Verbinder

Wenn Sie in Visio einen verbinder beschriften haben Sie zwei Punkte, die sehr nahe beieinander liegen: das gelbe Steuerelement, mit dessen Hilfe Sie den Text verschieben können und den blauen Knoten, der für den Lauf der Linie verantwortlich ist. Vergrößern Sie den Zoom, damit Sie sehen, welchen dieser beiden Punkte Sie verschieben möchten!

Verbinderpunkte

Woran erkennt man, ob zwei zweidimensionale Shapes (also zwei „Rechtecke“) aneinander kleben?
Wenn der Entwicklermodus eingeschaltet ist (Registerkarte „Entwicklertools“), kann man im Kontextmenü der Verbindungspunkte nachschauen, ob die Option „nach innen“ oder „nach innen und außen“ aktiviert ist. Bei letzterer kleben auch zwei Rechtecke zusammen. Zugegeben: nicht sehr gut!

Verbinder werden nicht gedruckt

Guten Morgen Herr Martin,

Wir haben definitiv Probleme mit der Einbindung von Grafiken in (hauptsächlich Word-) anderen Dokumenten. Die Verbinder werden manchmal nicht gedruckt und verschwinden auch im PDF.
###
Hallo Herr Martin,
der „Trick“ meiner Kollegin liegt eher an Word: sie fügt normal über Copy + Paste ein und legt die Grafik in Word dann „Objekt formatieren / Layout / vor den Text“. Hier gingen dann keine Pfeile im Druck verloren, sagt sie. Ich habe es gerade mit einer größeren Grafik getestet und es ging (natürlich). Aber meine Erfahrungen waren jetzt sowieso nach dem Motto: je nach Laune von Word+Visio klappt es manchmal und manchmal eben nicht 😉

Verbinder knickt nicht

In der letzten Visio-Schulung fragte eine Teilnehmerin, warum die Verbinderlinie nicht knickt – im Kontextmenü ist doch die Option „rechtwinkliger Verbinder“ eingeschaltet.

Die Antwort: es gibt zwei Einstellungen. Die zweite findet sich in „Seite einrichten“ – dort in der Registerkarte „Layout und Routing“. Die Einstellung (hier: „Formatvorlage: Gerade“) hat Priorität.

Verbinder oder Linien

Nun Verbinder können sich kreuzen – nicht jedoch „normale“ Linien. Das kann praktisch sein, wenn man über Verbindungslinien einen Rahmen legen möchte, um bestimmte Elemente zu gruppieren.

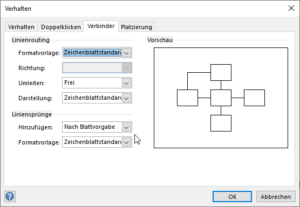

Um herauszufinden, ob es sich bei der Linie um eine „gewöhnliche“ Linie handelt oder um eine Verbinderlinie, kann man sie markieren. Bei Verbinderlinien sind kleine Pünktchen (Knoten) sichtbar. Oder man schaut in Entwicklertools / verhalten nach. Nur Verbinder besitzen die Registerkarte „Verbinder“.

Der Nummerierungsassistent

Amüsantes Problem, das letzte Woche in der Visio-Schulung aufgetreten ist:
Einer Firma arbeitet in Visio mit dem Nummerierungsassistenten. Die Nummer soll aber nicht im Shape sondern außerhalb angezeigt werden. Hierfür würde ein weiteres Shape angelegt, das die Nummer des ersten Shapes „zieht“, beispielsweise über:
=Sheet.1!Prop.ShapeNumber
Diese Nummer in den Shapedaten kann man nun anzeigen lassen.
Beide Shapes werden gruppiert, was allerdings zur Folge hat, dass sich der Verbindungspunkt nicht mehr in der Mitte des Shapes befindet, was man leicht feststellt, wenn man eine Verbindungslinie zieht.
Die Frage war: Wie bekommt man die Gruppe verkleinert?
Die Lösung: Man schiebt das „Nummernshape“ in das große Shape.
Anschließend legt man ein weiteres Shape auf die Gruppe, das man „zur Gruppe hinzufügt“ (Start / Anordnen / Gruppieren).
Nun kann man das „Hilfsshape“ wieder löschen und das Nummernshape zurückziehen.
Dann funktioniert das Verbinden.
Tipp: Wenn die Nummer nicht im Shape, also nicht auf der Gruppe erscheinen soll, schalten Sie beim Nummerieren die Option „Shape-Nummern ausblenden“ ein (zweite Registerkarte: „Weitere Optionen“)

Bemaßungslinien

Gute Idee.
Heute in der Visio-Schulung fragte eine Teilnehmerin, ob man denn Bemaßungslinien an Objekte im Raum, beispielsweise Säulen, kleben können. So, dass man den Abstand zwischen den Säulen schnell ablesen kann, wenn sich die Säulen verschieben.
Die Antwort: Da Bemaßungslinien Linien – also mit Anfangs- und Endpunkt versehene Shapes sind, kann man an die anderen Objekte Verbindungspunkte setzen und daran die Linie kleben. So wandert die Linie beim verschieben der Säulen mit und zeigt den Abstand an.
