Bilder nicht komprimieren

Ein Bild. Ein sehr großes und scharfes Bild. Eine Architekturzeichnung:

Ich füge es in eine Excel-Arbeitsmappe, speichere sie, öffne sie und sehe:

Unscharf!

Okay – Excel stellt die Option „Bilder in Datei nicht komprimieren“ zur Verfügung. Hätte ich auswählen sollen:

Allerdings: in Visio? Was mache ich in Visio, wo eigentlich Bilder hingehören und herkommen? Dort suche eine solche Einstellung vergebens. Dort wird ab einer bestimmten Dateigröße komprimiert:

Okay – zugegeben – dort kann man die VDSX-Datei als ZIP umbenennen, extrahieren und dann im Ordner „media“ das verkleinerte Bild durch das Original ersetzen:

Danke an Tanja Kuhn für den Hinweis!

Verlauf

Hallo, ich hätte eine Frage: Wie kann man in Visio 2016 eine Linie mit einem Farbverlauf versehen, oder zweifarbig darstellen, wenn die Option Farbverlauf zwar angezeigt, jedoch nicht auswählbar ist? Vielleicht hast du ja eine Antwort darauf. Danke!
####
Die Antwort:

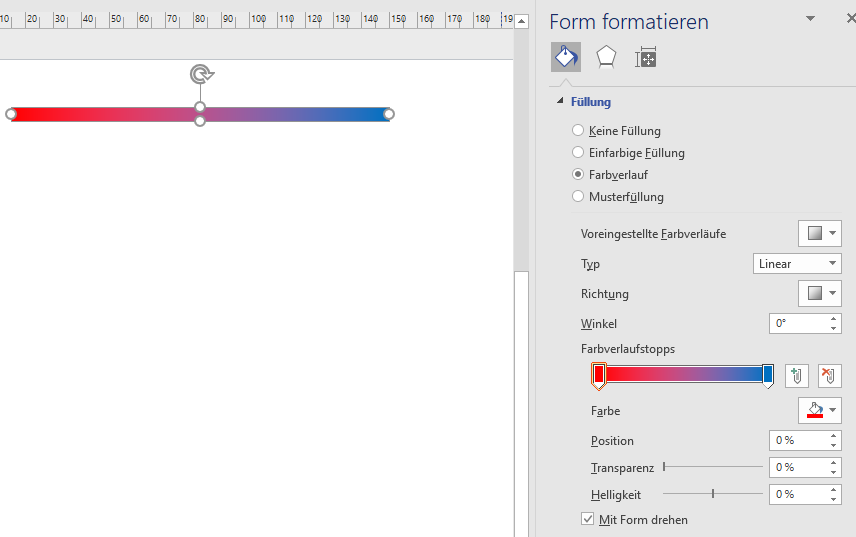

Eine Linie kann in Visio keinen Verlauf haben – nur eine Fläche. Du findest die Option im Dialog Form formatieren:

Shapes und Führungslinien

In der letzten Visio habe ich gezeigt, dass Shapes an Führungslinien kleben. Die grüne Farbe weist daraufhin, dass das Shape an der Hilfslinie klebt.

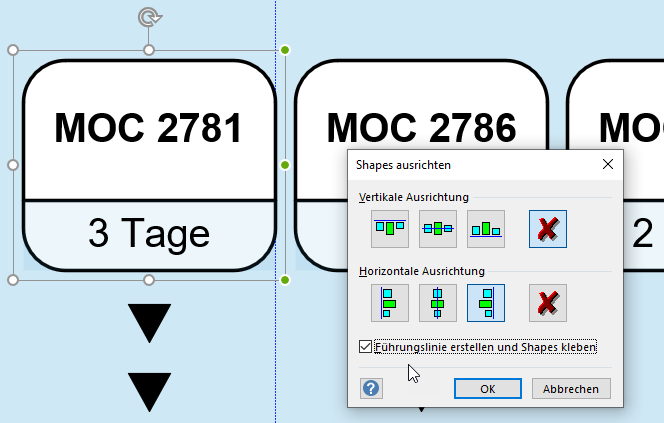

Es kam die Frage, ob man auch eine Hilfslinie an ein Shape kleben kann. Man kann: mit Hilfe des Assistenten Shapes ausrichten ([F8]) kann man eine neue Führungslinie erzeugen, die an einem Shape kleben.

Shapes markieren

Es gibt in Visio verschiedene Möglichkeiten zu markieren:
* ein Klick auf ein Shape markiert das Shape
* mit der Tabulatortaste kann man von Shape zu Shape wechseln und dann mit [Enter] selektieren
* Alle Shapes kann man mit [Strg] + [A] oder dem Befehl Markieren / Alles markieren auswählen.
* Mehrere Shapes können über den Assistenten Markieren / Nach Typ auswählen markiert werden.
* Man kann mehrere Shapes markieren, indem man einen Auswahlrahmen um die zu markierenden Shapes zieht. Alle Shapes, die sich darin befinden, werden selektiert.
* Oder man wählt mehrere Shapes aus, indem man die [Strg] oder die [Umschalt]-Taste gedrückt hält.
In der letzten Visio-Schulung kam die Frage, ob es bei der letzten Variante einen Unterschied zwischen der [Strg]-Taste und der [Umschalt]-Taste gibt. Die Antwort lautet: Nein! Es gibt keinen Unterschied!

Verschiedene Leitungen

Heute in der Visio-Schulung (Stadtwerke) kam die Frage, wie man verschiedene Leitungsarten am besten kennzeichnen kann. Ich habe vorgeschlagen, die Leitungen mit Formatvorlagen zu formatieren, auf die entsprechenden Layer zu legen und einzeln als Shapes zu speichern. Die Teilnehmer waren begeistert.

Nicht druckbares Shape

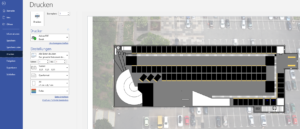

Gestern in der Visio-Schulung wurde ich gefragt, wie man ein Shape oder mehrere Shapes nicht drucken kann. Neben Layer gibt es noch die simple Einstellung über Entwicklertools / Verhalten. Dort finden Sie die Option „nicht druckbares Shape“.

Keine Pfeilspitzen

Hallo Hr. Martin,

gibt es irgendwie eine Einstellung wo man beim Verbinder die Pfeile deaktiviert? Ich kann auf meinem Zeichenblatt nämlich keinerlei Pfeile bei Verbindern einblenden. Die Farbe der Verbinderlinie oder die Art lässt sich hingegen problemlos ändern. Nur die Pfeile gehen dort einfach nicht.

anbei die Datei und zwei Screenshots die das Problem zeigen.
Wie gesagt, beim kopieren in eine andere Datei, kopiert man das Verhalten irgendwie mit.

Ich habe jetzt vieles probiert, jedoch finde ich nicht heraus, woran es liegt.

Vielen Dank im Voraus.

Ps. Das Video Training von Ihnen hat mir sehr gut gefallen. Ich konnte einiges daraus mitnehmen.

MfG
Marcel
####
Hallo Herr Sohling,
und hier die Antwort:
Sie haben diese Datei mit der Vorlage „Elektrotechnik allgemein“ erstellt.
Das erkenne ich an: Datei / Informationen. Unter „Eigenschaften“ steht bei der Vorlage: EEGENR_M_vstx
Ich vermute, dass an dieser Vorlage ein Assistent hängt, der mir auch noch nie aufgefallen ist.
Kennen Sie das Shapesheet?

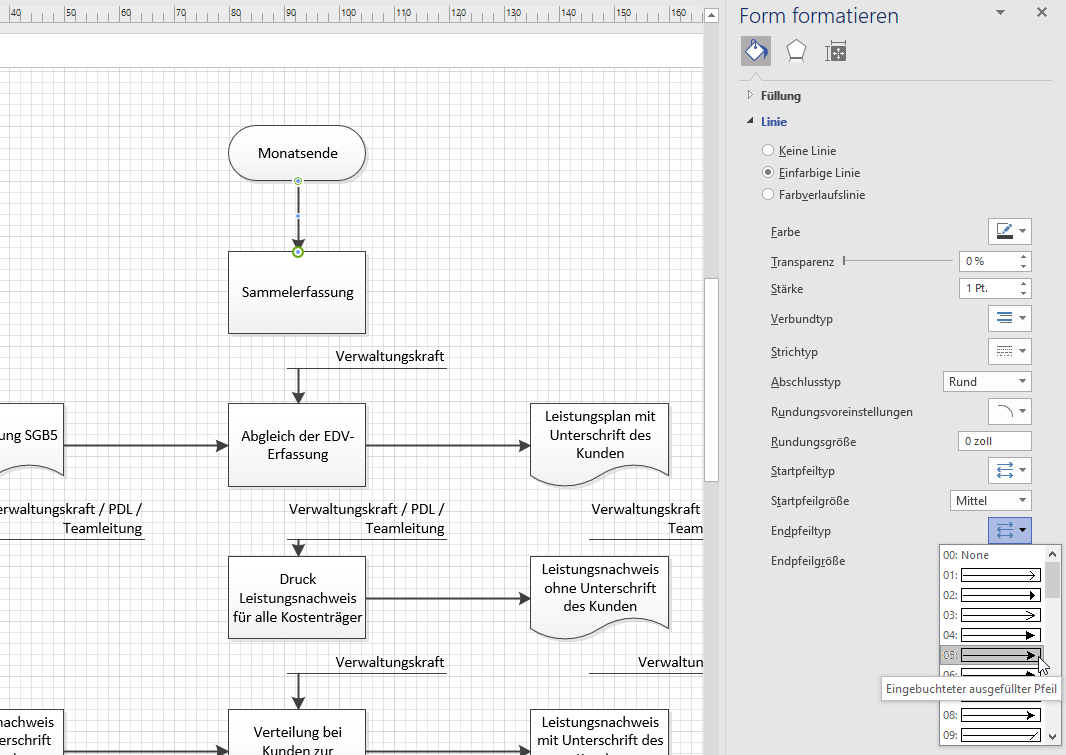

Wenn Sie einen Verbinder erzeugen und ins ShapeSheet des Verbinders wechseln, sehen Sie im Abschnitt „Line Format“ in den Zellen BeginArrow und EndArrow die Formel
=GUARD(0)
Sie verhindert die Formatierung mit einer Pfeilspitze (was bei E-Technik meistens auch keinen Sinn macht).
Wie können Sie doch formatieren?

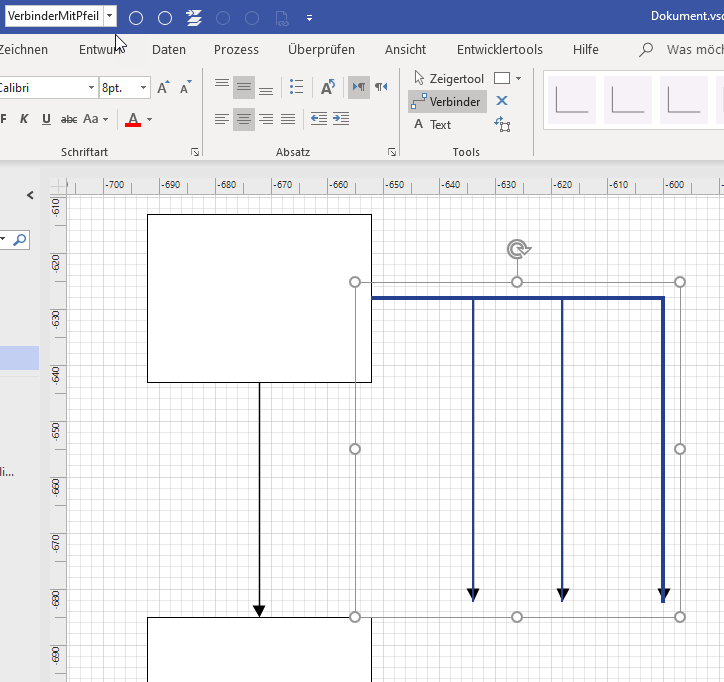

Holen Sie sich die drei Symbole „Formatvorlage“ in die Symbolleiste für den Schnellzugriff. Mit „Formatvorlage definieren können Sie eine Vorlage definieren, beispielsweise „Verbinder mit Pfeil“:
Und damit können Sie ihre Verbinderlinien formatieren:
Hilft das?
schöne Grüße
Rene Martin
####
Hallo Hr. Martin,

ah super. Da hätte ich lange gesucht.

Vielen Dank.

Mit freundlichen Grüßen
Marcel

Pfeilspitzen

Hallo zusammen,

gibt es irgendwie eine Einstellung wo man beim Verbinder die Pfeile deaktiviert? Ich kann auf meinem Zeichenblatt nämlich keinerlei Pfeile bei Verbindern einblenden. Die Farbe der Verbinderlinie oder die Art lässt sich hingegen problemlos ändern. Nur die Pfeile gehen dort einfach nicht.

Vielen Dank vorab.

Mit freundlichen Grüßen
####
Hallo Herr S.,
können sie im ganzen Visio keine Pfeilspitzen sehen? Öffnen Sie mal eine andere Vorlage: Flussdiagramm oder Organisationsdiagramm. Dort auch nicht? Was sehen Sie im Aufgabenbereich Start / Linie / Linienoptionen beim Startpfeiltyp und Endpfeiltyp?
Kennen Sie dir Formatvorlagen? Dort kann man das Verhalten der Verbinder ändern: immer mit Pfeilspitze oder immer ohne. Man kann sie natürlich auch manuell „um-„formatieren.
Hilft Ihnen das?
schöne Grüße :: Rene Martin

Schrift „fixieren“

Hallo Frau K.,

ich glaube, ich habe es gefunden …

Ich habe festgestellt, dass ich die Schriftart eines Mastershapes in der Schablone ändern darf, aber beim Ziehen auf das Zeichenblatt verändert ein Assistent es auf die Grundschrift Calibri. Man sieht es deutlich, wenn man das Mastershape beschriftet.
Deshalb muss man die Schrift „fixieren“:
* Ich öffne die Schablone
* Ich bearbeite das Mastershape:
* dort steht in der Zelle der Wert der Schriftart Meta IGM (170). Ändern Sie die Formel in

=GUARD(170)
* Schließen Sie das Fenster des Mastershapes, bestätigen Sie die Aktualisierung.
Ziehen Sie das geänderte Shape aufs Zeichenblatt.
Leider habe ich Ihre Schrift nicht – sonst würde ich es bei allen Shapes machen.

Sie können mal mit meiner Schablone nachschauen – hat dort das geänderte, nun weiße Shape „Aufgabe“ die neue Schrift?
Wenn ja – dann müssen Sie es bei allen Shapes machen (die Zelle mit der Formel kann man kopieren und einfügen)

Klappt das?

schöne Grüße

Rene Martin


Linie und Füllung – nicht unabhängig?

Guten Tag Herr Martin,

ich möchte in Visio 2013 gerne die „Pfeile“ „Zurück“ und „Weiter“ unter aus der Schablone „Software“ „Allgemeine Symbole“ nutzen.
„Ich vermute, dass ich irgend eine Kleinigkeit übersehe und viel zu tief nach Hintergrundinfos suche.“
„Die Frage an sie weiterzugeben erlaubt mir erstmal eine Abschluss zu finden…! 😉
„Problembeschreibung“
1. Der Versuch für Füllung und Linie unterschiedliche Farben zuzuweisen schlägt fehl.
2. Die Farbwerte der Linie und Füllung werden immer gleichgesetzt!
3. Pfeile mit deaktivierter Füllung lassen den Hintergrund „durchscheinen“… (Workaround bleibt ein Weißer Farbverlauf)
####
Hallo Herr G.,

kennen Sie das ShapeSheet? Schalten Sie die Registerkarte Entwicklertools ein, dann finden Sie im Kontextmenü des Shapes das ShapeSheet.
Im Abschnitt „LineFormat“ in der Zelle „LineColor“ sehe ich einen Verweis auf die Zelle „FillForegnd“.
Raus damit! – dann sind Linienfarbe und Füllfarbe unabhängig voneinander. Und wenn das Shape haben möchten, speichern Sie es in einer eigenen Schablone.

schöne Grüße

René Martin
