Layer und Farben

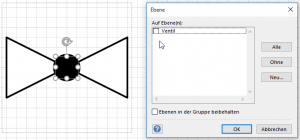

Das Kugelventil aus der Schablone „Ventile und Amaturen“ liegt auf dem Layer „Ventil“. Wird dieser Layer mit einer Farbe versehen, wird einerseits die Liniefarbe geändert, aber auch die Füllfarbe des Kreises auf weiß gesetzt.
Um dies zu verhindern, muss ein zweiter Kreis erzeugt werden, der mit dem Shape gruppiert wird. Die Gruppe liegt auf dem Layer „Ventil“, das Kreisshape dagegen nicht. Damit wird die Linienfarbe des Layers nicht auf dem Kreis angewendet.

Layer und Gruppen

Layer und Gruppen arbeiten in Visio nicht gut zusammen.
Beispiel:
man erzeuge einen Kreis und zwei Linien. Markiere die drei Shapes und gruppiere sie. Die Gruppe wird auf einen Layer gelegt (Port).
In Start / Bearbeiten / Layer / Layereigenschaften kann man leicht nachsehen, das nun die Gruppe und die drei inneren Mitgliedsshapes, also vier Shapes, auf der Gruppe liegen.
Erstellt man zwei weitere Shapes und fügt sie zur Gruppe hinzu, so gehören sie nicht zur Gruppe!
Auch dies kann man leicht herausfinden, indem man den Layer „Port“ unsichtbar macht.
Die beiden neuen Shapes bleiben sichtbar. Eine Lösung könnte so aussehen: man entfernt das Gruppenshape vom Layer und legt es erneut auf den Layer – so werden alle Mitgliedselemente mit auf den Layer gelegt.
Das heißt: gut aufpassen, wen Sie mit Gruppen UND Layern arbeiten!

Rosa Linien

Hallo Herr Martin,

wissen Sie wie ich bei diesem Plan alles was blau, grün und rosa ist schwarz machen kann?

Mit freundlichen Grüßen

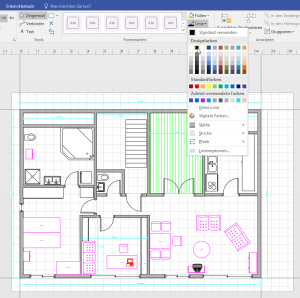

Layer20160209_1
Hallo Frau Mayerhofer,

so? Einige Elemente lagen auf Layern und den Layern waren Farbeigenschaften zugewiesen (Start / Layer)

schöne Grüße

Rene Martin
Layer20160209_2

Layer und Ebenen in Visio 2016

Ich verstehe es nicht ganz. Während in der Registerkarte Start in der Gruppe Bearbeiten die Symbole mit „Layer“ beschriftet sind, werden sie in sämtlichen Dialogen (Layer zuweisen, Layereigenschaften, Markieren / Nach Typ auswählen, Überprüfen / Shape-Berichte) mit „Ebenen“ bezeichnet (was übrigens sprachlich nicht korrekt ist). Hätte man das nicht einheitlich benennen können. Warum belässt man nicht den Begriff „Layer“?

Layer20151113_01Layer20151113_02 Layer20151113_03 Layer20151113_04

Layer und Ebenname
Layer und Ebenname

Layer und Ebenenname

Erstellt man in Visio einen Bericht, werden normalerweise die Shapes eingesammelt, die auf einem bestimmten Layer liegen. Erstaunlicherweise werden im Assistent in Visio 2016 „Shape-Berichte“ die Layer „Ebenenname“ genannt.

Layer und Ebenname
Layer und Ebenname

Layer verschwinden?

Eine interessante Sache, die mir bislang nicht aufgefallen ist.
Für eine Vorlage habe ich einen Anmerkungsblock erstellt. Damit niemand diesen Block ändert, löscht oder verschiebt, habe ich ihn auf einen Layer(block) gelegt. Und diesen gesperrt.

Die Anmerkungen liegen auf einem Layer. Dieser ist gesperrt.
Die Anmerkungen liegen auf einem Layer. Dieser ist gesperrt.

Eigentlich wäre es praktisch, dachte ich mir, diesen Layer auch für den Rahmen zu verwenden. Erstaunlicherweise taucht der Layername „block“ in der Liste der Layer nicht auf. Ein neues Anlegen wird mit einer Fehlermeldung quittiert.

Geht nicht!
Geht nicht!

Also: Layer entsperren, nun kann er zugewiesen werden und anschließend den Layer wieder mit einem Schutz versehen.

Geht doch!
Geht doch!

Geht doch! Aber gewundert habe ich mich schon ein bisschen.

Layer verschwinden

Gestern eine Visio-Schulung zum Thema „Raumplanung“. In der Schulung tauchte eine interessante Frage auf: „Warum erscheint der Layer „bewegliche Einrichtung“ nicht in im Dialogfeld „Auswählen nach Typ“, wenn ich in der Registerkarte Start auf das Symbol „Markieren“ klicke? Die Antwort ist schnell gefunden: Ist der Layer in den Layereigenschaften gesperrt (Start / Bearbeiten / Layer / Layereigenschaften), so wird er auch nicht zum Markieren angeboten.

layer03 layer04

Datengrafiken und Layer

In der Visio-Schulung gestern wollten die Teilnehmer auf einer Landkarte verschiedene Dinge schnell ein- und ausblenden – Texte darstellen (Flächenangaben, Besitzverhältnisse, Vertragsinformationen) und auch verschiedene Stromkabel von Wegen unterscheidbar machen oder alles wieder auf schwarz zurücksetzen. Meine Idee war, dies mit Datengrafiken zu realisieren. Leider haben Datengrafiken einen Schwachpunkt: zwar kann man schnell die Füllfarbe ändern, jedoch nicht die Linienfarbe, was für verschiedene Kabel interessant sein könnte. Lösung: Man muss auf Layer zugreifen, da man dort nur die Linienfarbe, aber nicht die Füllfarbe ein- und ausschalten kann.

ice

Layer

Heute in der Visio-Schulung kam die Frage, ob man Layer von einem Zeichenblatt auf ein anderes übertragen kann. „Nein“, lautet die klare Antwort. Ein Blick ins ShapeSheet des Zeichenblattes bestätigt die Antwort. Auf meine Gegenfrage kam die Erklärung: Ein Teilnehmer wollte per Layer auf mehreren Zeichenblättern das Verhalten der Shapes oder auch ihre Linienfarbe steuern.
Schade, aber das geht leider nicht. Kann man natürlich programmieren. Oder an Microsoft weiterleiten … vielleicht in einer der nächsten Versionen …

layer

Gruppe bearbeiten

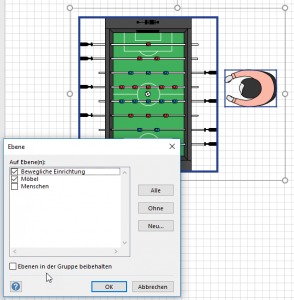

Welchen Sinn hat das Kontrollkästchen „Layer in der Gruppe beibehalten“ in Start/Bearbeiten/Layer/Layer zuweisen?
Nun – wenn ich zu einer Gruppe ein neues Shape hinzufüge, dann liegt dieses Shape ebenfalls auf dem gleichen Layer. Vorteil: es kann ebenso über die Layereigenschaften ein- und ausgeblendet werden oder sein Druckbar-Status geändert werden. Nachteil: die Anzahl der Shapes auf dem Layer verfälscht sich dadurch.
